工业锅炉水位控制报警装置的型号命名方法
按ZB N10 006-88《工业自动化仪表产品型号编制原则》，规定了电极式、磁控式、电感式工业锅炉水位控制报警装置的型号命名方法
B1 电极式水位控制报警装置的型号命名方法
B1.1 控制器型号
B1.2 传感器型号
B2 磁控式水位控制报警装置的型号命名方法
B2.1 控制器型号
B2.2 传感器型号
B3 电感式水位控制报警装置的型号命名方法
B3.1 控制器型号
B3.2 传感器型号
表B1 |
主要技术功能 |
代号 |
单冲量 |
水位位式控制、报警 |
1 |
水位连续控制、报警 |
2 |
|
双冲量、报警 |
3 |
三冲量、报警
其 他 |
4 |
| |
5 |
表B2 |
电极数目或测量点数目 |
代 号 |
2 |
2 |
3 |
3 |
4 |
4 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
8 |
9以上 |
9 |
|
表B3 |
结构形势 |
盘装式 |
挂装式 |
台 式 |
代 号 |
1 |
2 |
3 |
|
表B4 |
工作压力，MPa |
代 号 |
p≤1 |
1 |
1﹤p≤2.5 |
2 |
2.5﹤p≤4 |
3 |
|
表B5 |
测量范围，mm |
代 号 |
-75~+50 |
1 |
-100~+100 |
2 |
其 他 |
3 |
示例：
UDZ-151A-G型

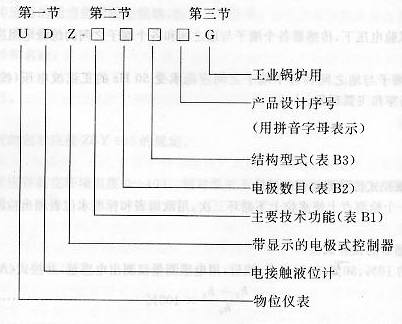

工业锅炉专用仪表，电极式水位控制器，有显示；单冲量；可以控制5个电极；盘装仪表；产品设计序号为A
UDG-45A-G型

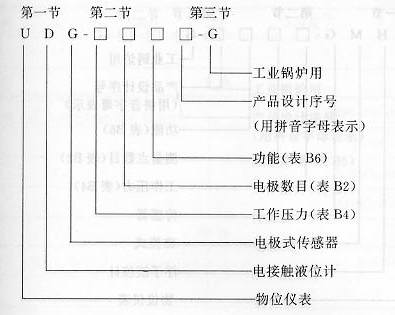

工业锅炉专用仪表，电极式水位传感器，工作压力大于2.5MPa和小于或等于4MPa；电极数码5个；产品设计序号为A.
UHG-311B-G型

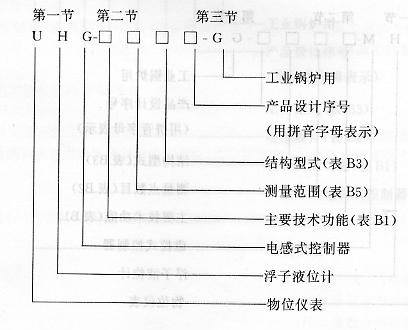

工业锅炉专用易爆，浮子电感式水位控制器，双冲量；测量范围-75~+50mm；盘装仪表；产品设计序号为B.
UHGG-31C-G型

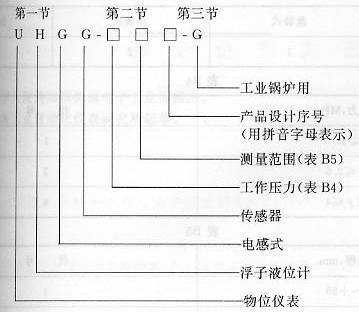

工业锅炉专用仪表，电感式水位传感器。工作压力大于1MPa和小于或等于2.5MPa；测量范围75~50mm，产品设计序号为C。
UHM-123B-G型

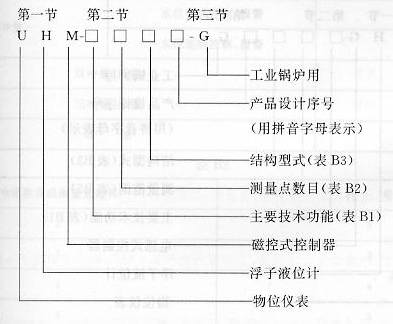

工业锅炉专用仪表，磁控式水位控制器；单冲量；测量范围-100~+100mm；台式仪表，产品设计序号为B。
UHMG-11B-G型

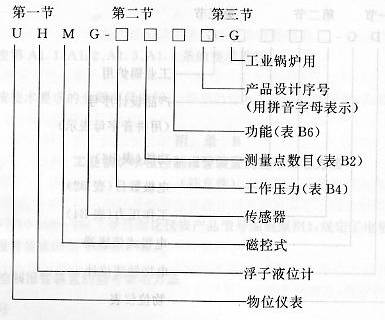

工业锅炉专用仪表。磁控式水位传感器，工作压力小于或等于1MPa;测量范围-75~+50mm;产品设计序号为B。
